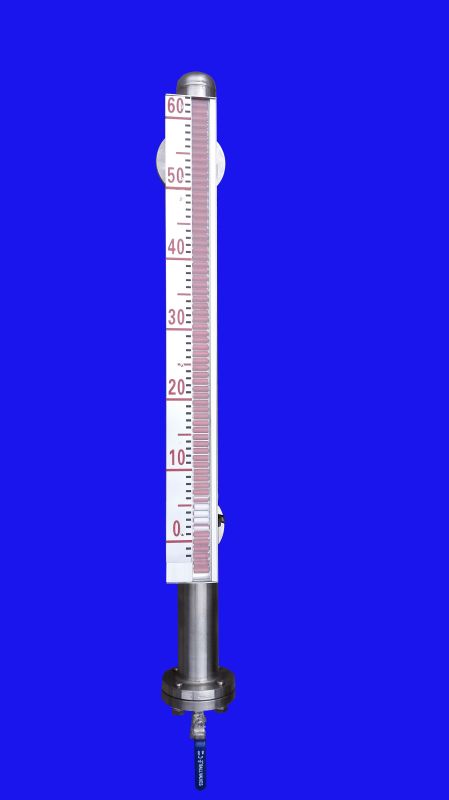

磁翻板液位計
一、概述
SL系列磁翻柱液位計是在國內外同類產品優點的基礎上，并結合我國的實際情況，研制并開發成功的新一代液位測量儀表，以原化工部頒布的磁性液位計的標準HG/T2158495為基準而組織生產的產品，可用于各類材質制作的設備內液體介質的液位（界面）的檢測。由于該系列液位計的檢測部分與顯示部分完全隔離，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質液位的測量，更具有其獨到的優越性，比傳統的玻璃管、板式液位計具有更高的可靠性、安全性。
該系列液位計配上液位控制、報警開關，可實現液位的控制、報警和連鎖，配上內置式一體液位變送器，可將液位（界面）信號轉換二線制4～20mADC標準信號，實現液位遠距離檢測和控制，廣泛應用于電力、石化、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量和控制。
- 結構原理
磁性液位計是根據浮力原理（阿基米德定律）結合磁性耦合作用研制而成，當被測量容器中的液位升降時，液位計主導管內的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合作用傳遞到現場指示器（刻度尺），驅動紅、白磁柱轉動。當液位上升時，磁柱由白色轉為紅色，當液位下降時，磁柱由紅色轉為白色，指示器的紅、白交界處即為容器內介質液位的實際高度。
三、型號規格表
|
安裝形式 |
系列型號 |
結構特點 |
接液材質 |
測量范圍 mm |
設計溫度 |
設計壓力 |
|
|
側裝式 |
SL-601 |
基本型 |
304 316L |
0-300～15000 |
0～100 |
-0.1～1.6 |
|
|
SL -602 |
中溫 中壓型 |
304 316L |
0-300～6000 |
0～200 |
-0.1～4.0 |
||
|
SL -603 |
高溫 高壓型 |
304 316L |
0-300～6000 |
0～420 |
-0.1～16.0 |
||
|
SL -604 |
衛生型 |
316L |
0-300～6000 |
0～150 |
-0.1～2.5 |
||
|
SL -605 |
低密度型 |
304 316L |
0-300～6000 |
-15～100 |
-0.1～6.3 |
||
|
SL -606 |
PP防腐型 |
PP |
0-300～6000 |
0～80 |
0～0.6 |
||
|
SL -607 |
PTFE防腐型 |
PTFE |
0-300～6000 |
0～150 |
-0.1～2.5 |
||
|
SL -608A |
夾套加熱型 |
304 316L |
0-300～6000 |
0～200 |
-0.1～4.0 |
||
|
SL -608B |
電伴熱型 |
304 316L |
0-300～6000 |
0～100 |
-0.1～4.0 |
||
|
SL -609 |
真空夾套型 |
304 316L |
0-300～6000 |
-15～200 |
-0.1～6.3 |
||
|
SL -610 |
平衡轉動型 |
304 316L |
0-300～15000 |
0～200 |
0（常壓） |
||
|
SL -611 |
PP型 |
PP |
0-300～3000 |
0～80 |
0～0.6 |
||
|
SL -612 |
低溫防霜式 |
304 316L |
0-300～6000 |
-60～0 |
-0.1～6.3 |
||
|
頂裝式 |
SL -620 |
普通頂裝型 |
304 316L |
0-500～4000 |
-15～420 |
-0.1～2.5 |
|
|
SL -621 |
無護管頂裝型 |
304 316L |
0-800～4000 |
-15～420 |
-0.1～4.0 |
||
|
SL -622 |
PP 防腐頂裝型 |
PP |
0-800～4000 |
0～80 |
0～0.6 |
||
|
SL -623 |
PTFE防腐頂裝型 |
PTFE |
0-800～3500 |
0～150 |
0～1.6 |
||
|
SL -624 |
旁通頂裝型 |
304 316L |
0-800～3500 |
-15～420 |
-0.1～4.0 |
||
|
SL -625 |
頂裝式（液化氣專用） |
304 |
0-500～4000 |
-40-20 |
0～6.4 |
||
● 選型時，先按型號規格表中所列舉的主要技術參數選定系列型號后，再選用附件。
● 型號規格表所列舉的實際溫度、設計壓力均為標準要求，如用戶工況要求高于這些技術參數，可在訂貨時另行注明。

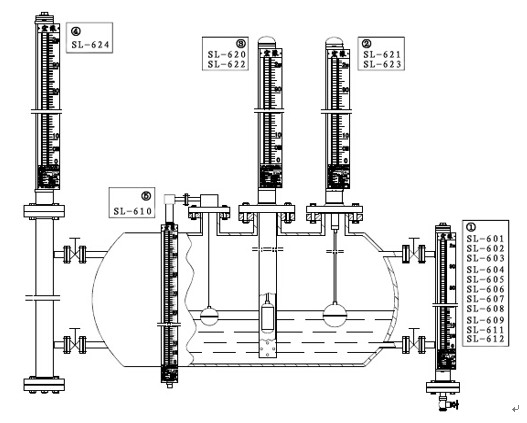

四、安裝示意圖
- 側裝式磁性液位計：SL-601～612系列側裝式液位計，適用于常溫、常壓、高溫、高壓、低溫、高粘度、低密度、強腐蝕性介質。
- 無護管頂裝式：SL-621頂裝無護管型液位計適用于重油、原油、樹脂等高粘度介質的液位計測量UHZ-223頂裝式防腐液位計適用于鹽酸低位槽等液位的測量。
- 護管頂裝式：SL-620/622頂裝式護管型液位計適用于地下儲槽的液位測量，如埋地油罐、低位酸槽等液位的測量。
- 旁通頂裝式：SL-624 型旁通頂裝式液位計適用于低位槽罐，但為觀察方便需提高觀察方位的設備的液位測量。
- 平衡傳動型：SL-610平衡傳動型液位計是專為介質粘度較高，且測量范圍有較大的儲罐而設計的液位計。比較典型的有重油儲罐、原油儲罐等。
